Suivi de fissures par fissuromètre électronique

maison individuelle – belflou

Cinq jauges posées sur les façades fissurées par la sécheresse : l’évolution est désormais mesurée au centième de millimètre.

OBJECTIF

La sécheresse a fissuré les façades de cette maison individuelle de Belflou : angles de fenêtres marqués, fissures en escalier dans l’enduit. Avant d’engager des réparations, il faut savoir si le bâti bouge encore. L’expert nous a confié la pose de fissuromètres électroniques pour objectiver le phénomène.

Nos équipes ont repéré les fissures significatives, percé et fixé les platines suivant le gabarit du fabricant, puis posé cinq jauges et enregistré chaque point dans l’application de suivi. Les premières mesures sont prises ; une relève mensuelle permettra de suivre l’amplitude d’ouverture des fissures et d’en extraire graphiques et tableaux pour le dossier.

Notre intervention en images

avant · PENDANT · APRÈS

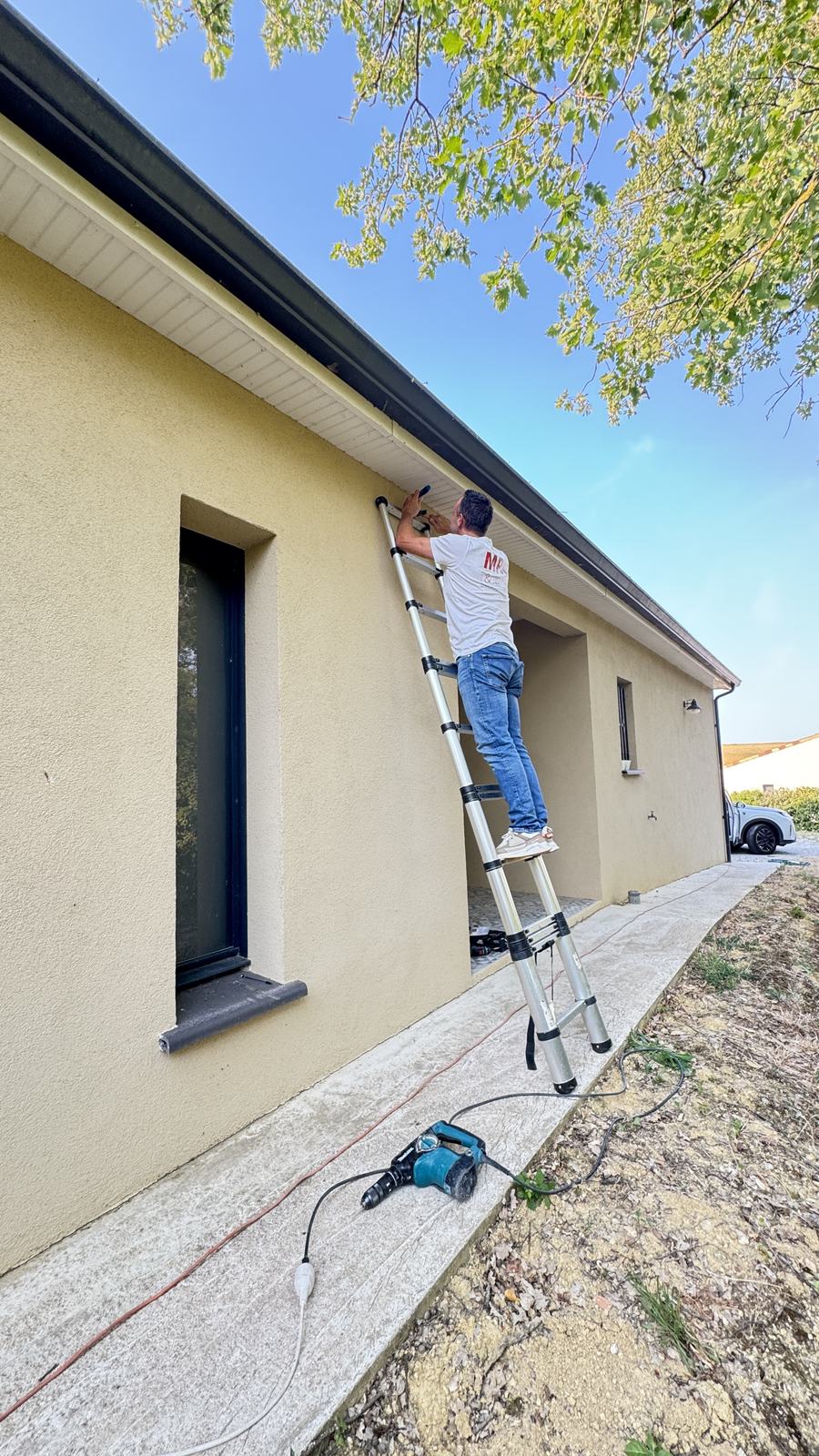

Technicien MPYBS fixant une platine de fissuromètre en haut de façade à Belflou

Pose des platines jusqu’en haut des façades

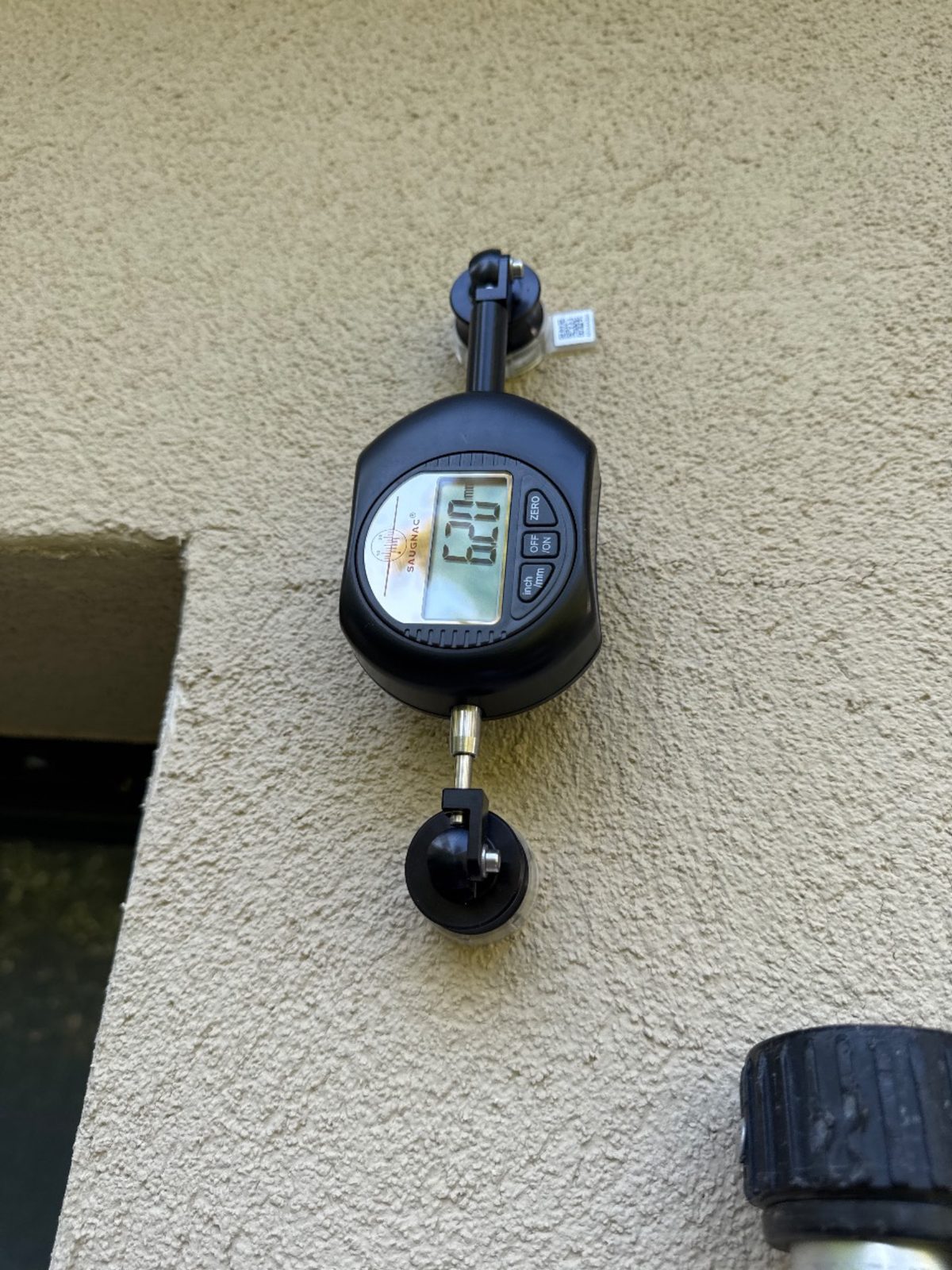

Fissuromètre électronique en place pour le relevé de l'amplitude de fissuration à Belflou

Relevé d’amplitude prêt pour le suivi mensuel

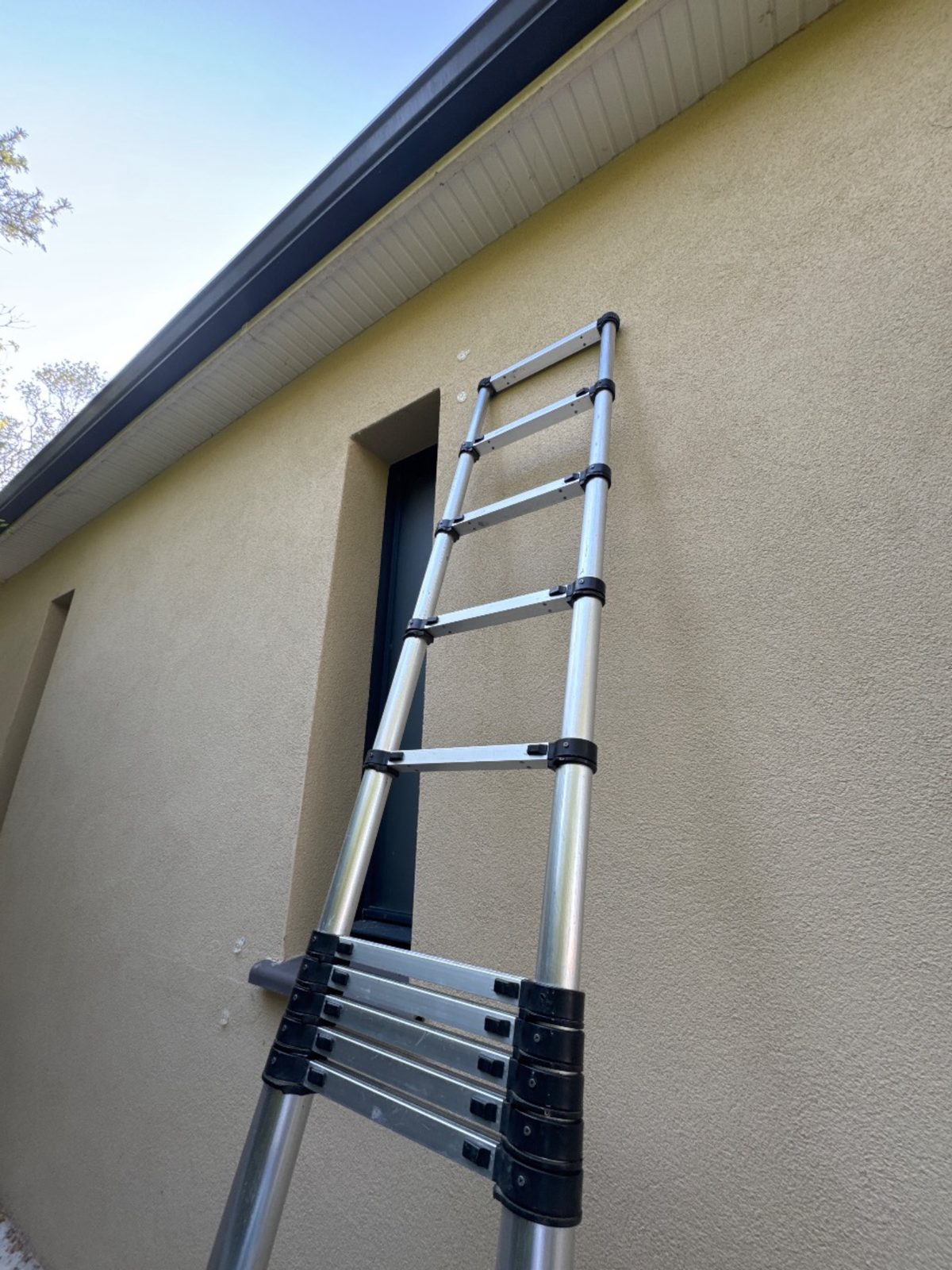

Échelle en place et points de fixation repérés en hauteur pour la pose des jauges à Belflou

Repérage et percements préparés en hauteur

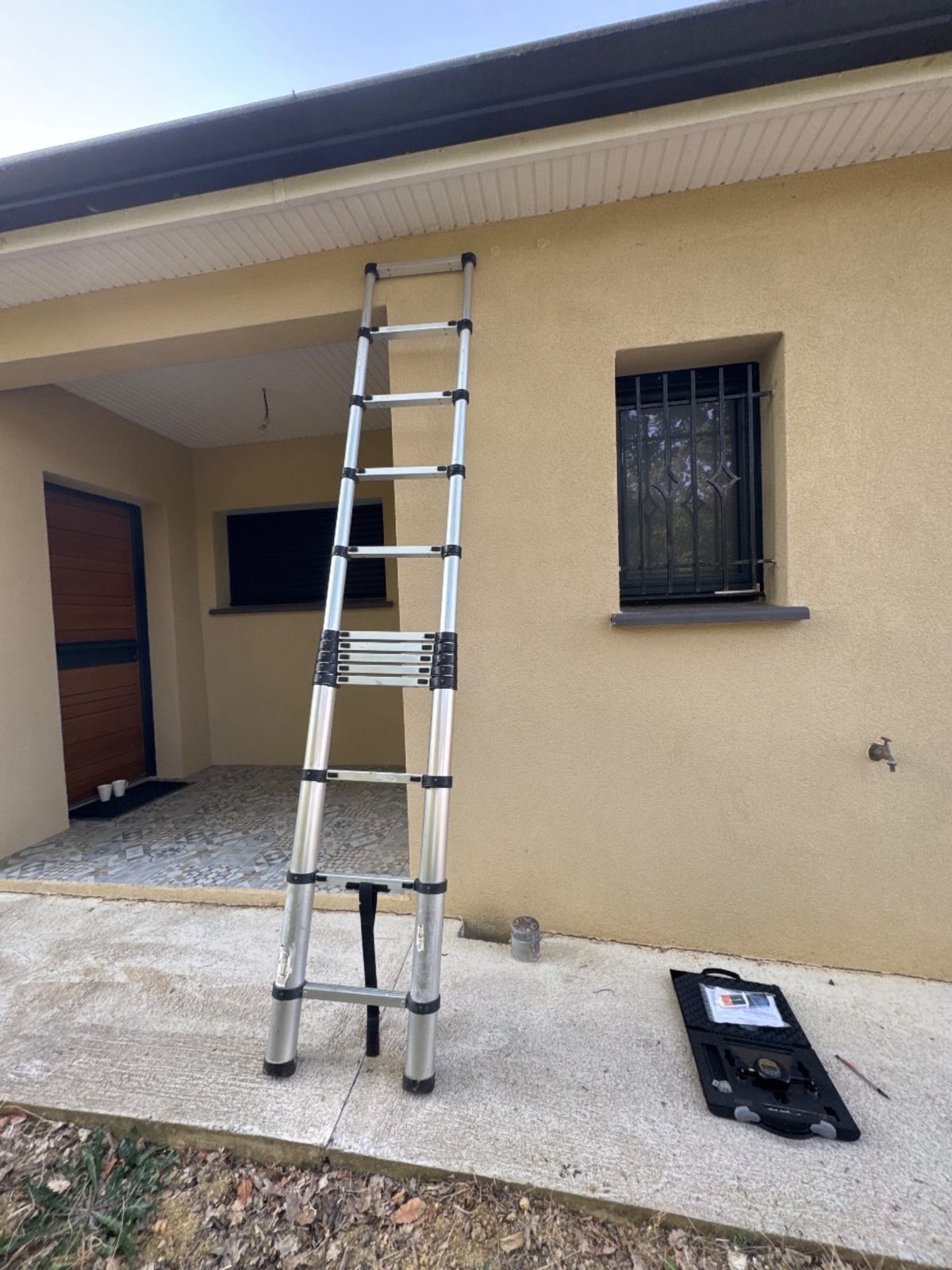

Mallette du fissuromètre et échelle au pied de la façade à instrumenter à Belflou

Le matériel de mesure prêt à poser

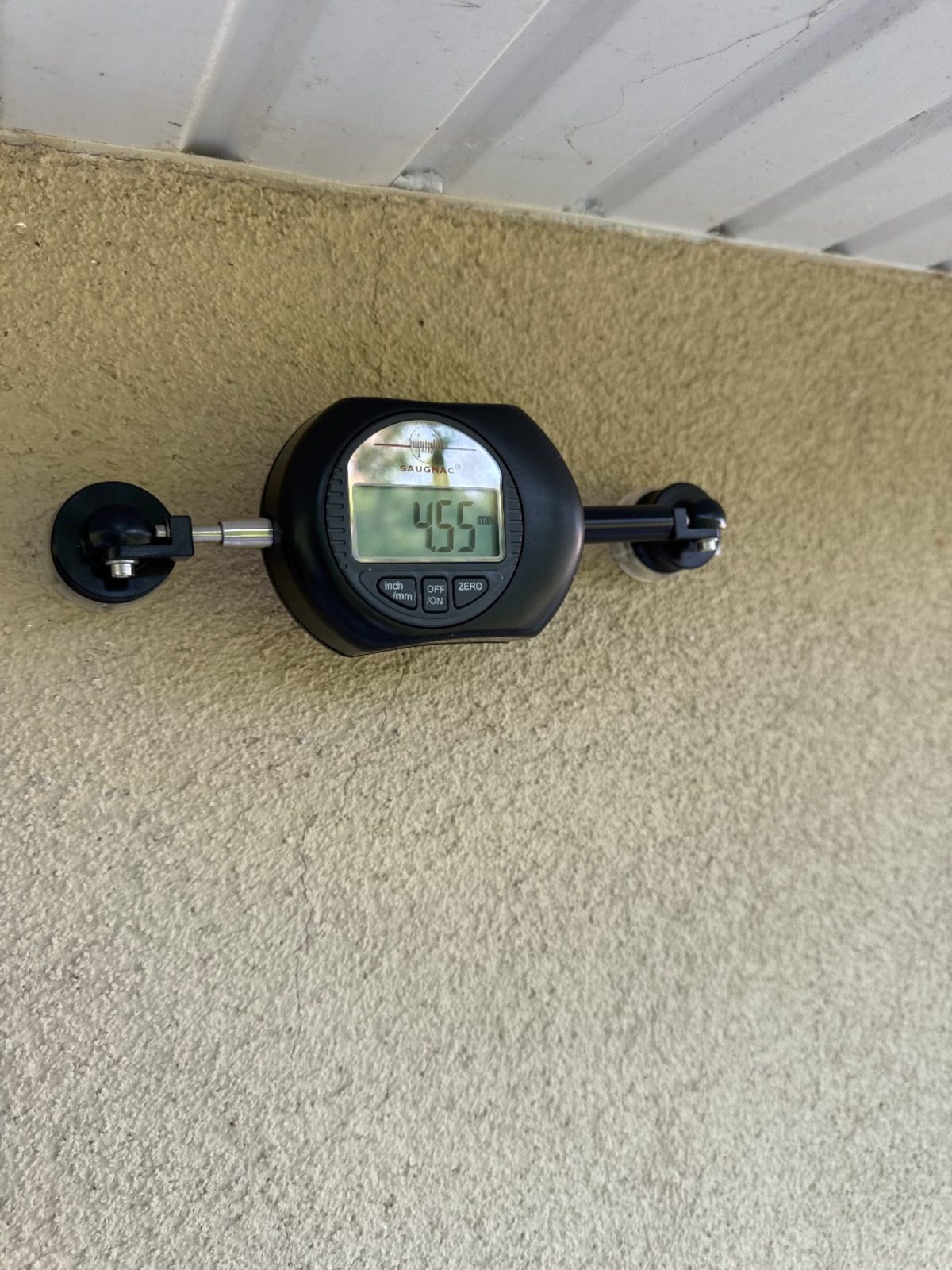

Capteur de fissure posé à l'horizontale sous la sous-face de toiture à Belflou

Un capteur suit aussi la fissure haute, sous la sous-face

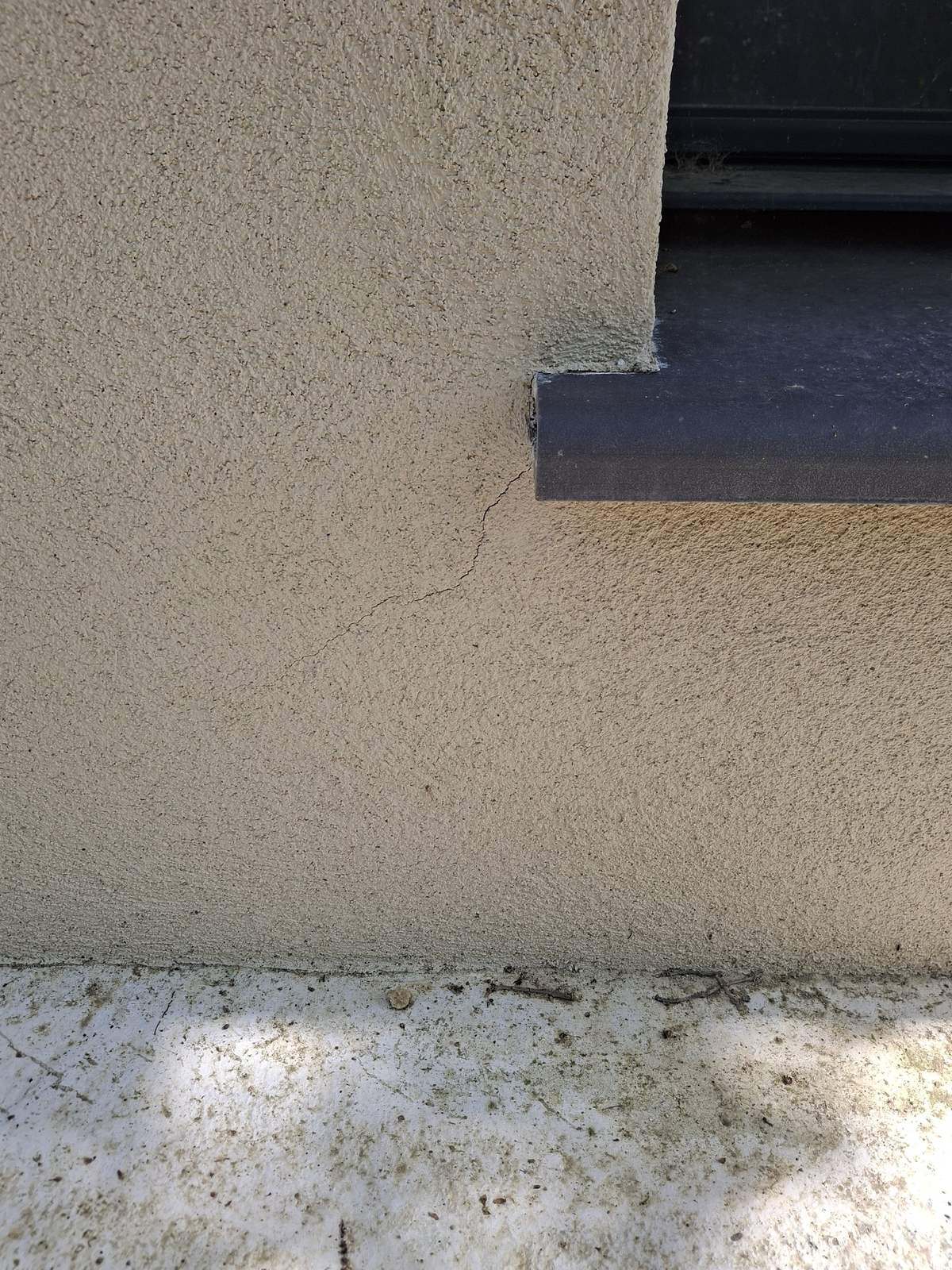

Fissure en escalier dans le crépi à l'angle d'une baie, désordre lié à la sécheresse, à Belflou

Fissuration en escalier au droit d’une baie

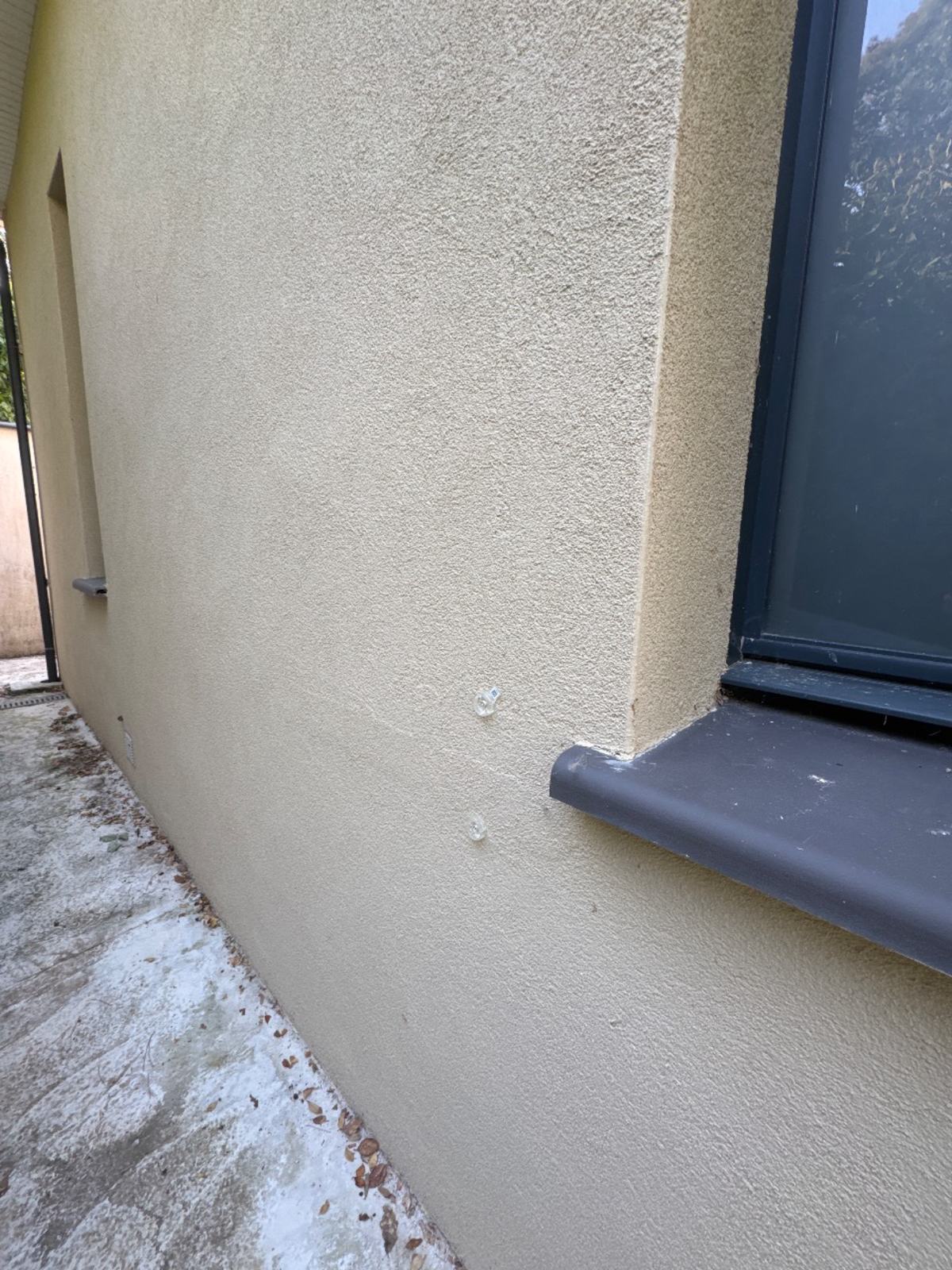

Les platines chevillées de part et d’autre de la fissure

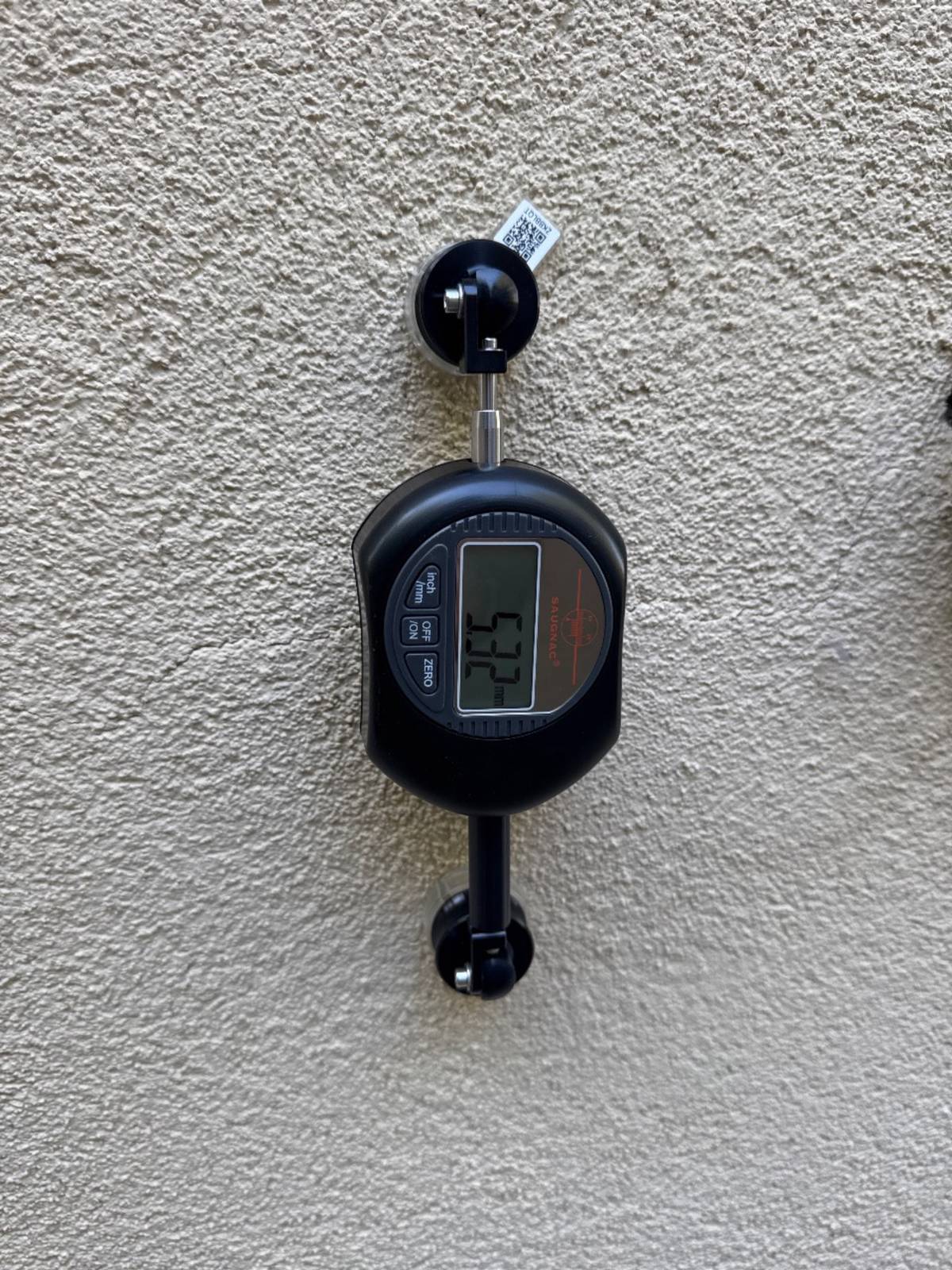

Jauge électronique installée en travers d'une fissure, afficheur à 5,32 mm, à Belflou

Chaque jauge affiche l’écartement au centième de millimètre

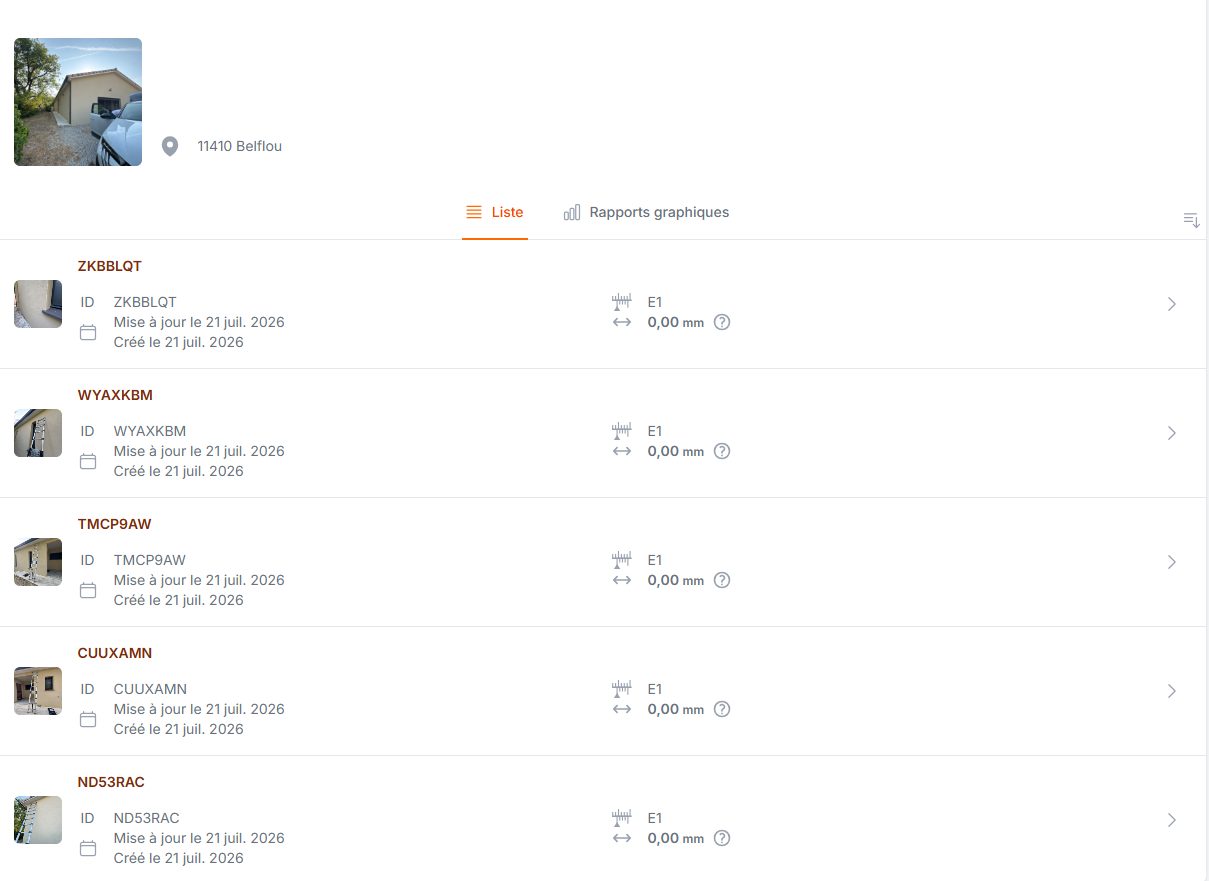

Application de suivi listant les cinq jauges enregistrées avec leur mesure initiale à Belflou

Les cinq points de mesure enregistrés dans l’application

TRAVAUX RÉALISÉS

Le contrôle de l’évolution des fissures fait partie des investigations que MPYBS mène en Haute-Garonne et dans l’Aude, notamment après les épisodes de sécheresse. Sur cette maison de Belflou, l’instrumentation complète a été posée en une intervention, avec un suivi mensuel programmé.

Repérage des fissures significatives et percement pour la pose des platines

Fixation des platines sur les façades impactées, suivant le gabarit du fabricant

Pose des cinq jauges électroniques et enregistrement de chaque point de mesure dans l’application de suivi

Prise des premières mesures et mise à zéro des capteurs

Report des relevés dans l’application : graphiques et tableaux d’évolution disponibles

Relève mensuelle programmée pour constater l’évolution de l’ouverture des fissures en façades
